轴流风机
A8C25T / 80x80x25mm
| 风量 | 18 ~ 22 CFM |
|---|---|
| 静压 | 0.10 ~ 0.14 inch-H2O |
| 噪音 | 25 ~ 32 dB(A) |
| 轴承 | 滚珠 / 含油 |
| 安全装置 | 阻抗保护 |
| 重量 | 223g |
产品影片
产品规格
- 产品型号
- A8C25T

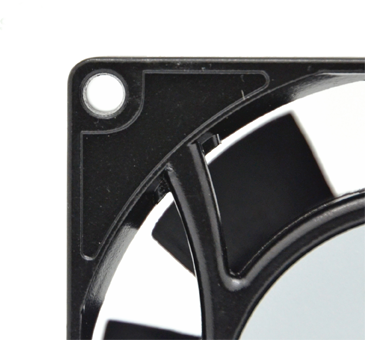

- 外框
- 压铸铝框，黑
- 扇叶
- 热塑性塑料，UL94V-0
- 马达
- 蔽极式马达

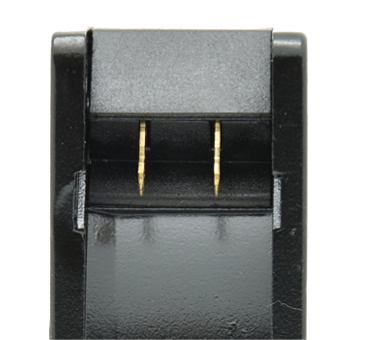

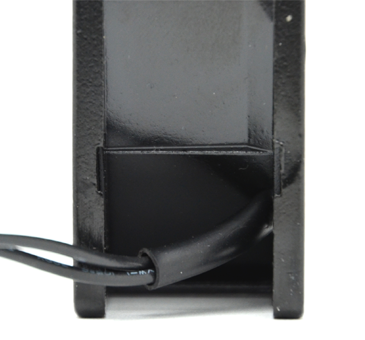

- 端子
- 出端子 / 出导线
- 电压
- 85VAC~125VAC(115V)
185VAC~245VAC(230V)
- 绝缘等级
- B/F
- 操作温度
- -10℃ to +70℃ (含油类型)
-20℃ to +80℃ (滚珠类型)
| 产品编号: A1V8C25TBL-1 | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
|---|---|---|---|---|---|---|---|---|---|
| 115V | 50/60 | 0.07/0.06 | 6/5 | 2400/2900 | 18/22 | 0.50/0.60 | 0.10/0.14 | 25/32 | NONE |
| 产品编号: A2V8C25TBL-1 | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 0.05/0.04 | 9/7 | 2400/3000 | 18/22 | 0.50/0.60 | 0.10/0.14 | 25/32 | NONE |
| 产品编号: A1V8C25TSL-1 | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 115V | 50/60 | 0.09/0.08 | 8/7 | 2400/3000 | 18/22 | 0.50/0.60 | 0.10/0.14 | 25/32 | NONE |
| 产品编号: A2V8C25TSL-1 | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 0.05/0.04 | 10/8 | 2400/2900 | 18/22 | 0.50/0.60 | 0.10/0.14 | 25/32 | NONE |

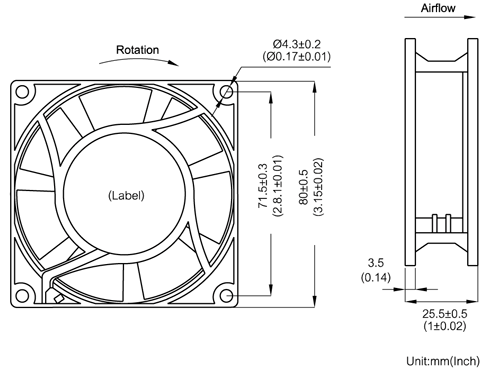

风扇尺寸
.png)

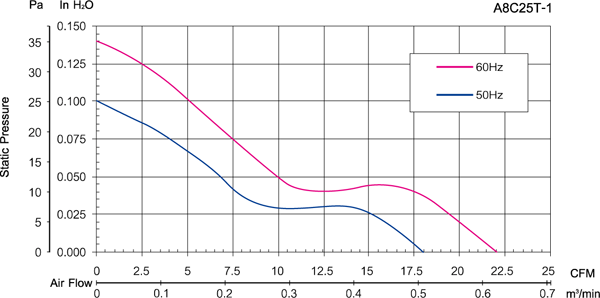

特性曲线
.png)
相关产品
制造过程
步骤1.马达绕线
将马达定子绕上线圈
步骤2.马达测试
测试线圈的奥姆值
步骤3.马达接线
将导线连接到风扇马达
步骤4.固定马达
将风扇马达固定在铝框上
步骤5.卯合轴心
将轴心卯合在铝框上
步骤6. 耐压与层间短路测试
测试线圈和外框之间的绝缘
步骤7.安装端子
将端子安装上风扇本体
步骤8.扇叶组装
将扇叶组装到风扇上
步骤9.包装前检查
测试风扇的噪音、电流、瓦数
步骤10.包装前的耐压测试
测试风扇马达和外框之间的绝缘
步骤11.贴上标签
步骤12.装箱
