离心风机
BA220-71T / 220x71mm
| 风量 | 485 ~ 590 CFM |
|---|---|
| 静压 | 1.57 ~ 2.46 inch-H2O |
| 噪音 | 66 ~ 73 dB(A) |
| 轴承 | 双滚珠轴承（永久润滑） |
| 安全装置 | 温度保护开关 (自动启动) |
| 重量 | 1410g |
产品影片
产品规格
- 产品型号
- BA220-71T
- 扇叶
- 塑料PA (玻璃纤维增强型聚酯)
- 马达
- 鼠笼式以及外转子马达
- 端子
- 出导线
- 电压
- 85VAC~125VAC(115V)
185VAC~245VAC(230V)
- 绝缘等级
- B/F
- 操作温度
- 1C -20℃ to +70℃
2C -20℃ to +55℃
| 产品编号: BA1V220-71T-FPA-B2-1C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
|---|---|---|---|---|---|---|---|---|---|
| 115V | 50/60 | 0.89/0.92 | 87/105 | 2650/3000 | 509/586 | 14.4/16.6 | 1.81/2.45 | 72/73 | 10μF/200VAC |
| 产品编号: BA2V220-71T-FPA-B2-1C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 0.45/0.47 | 88/107 | 2650/3000 | 519/590 | 14.7/16.7 | 1.86/2.46 | 72/73 | 2.5μF/400VAC |
| 产品编号: BA1V220-71T-FPA-B2-2C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 115V | 50/60 | 0.77/0.79 | 82/91 | 2450/2750 | 482/545 | 13.7/15.4 | 1.57/2.05 | 66/67 | 8μF/200VAC |
| 产品编号: BA2V220-71T-FPA-B2-2C | |||||||||
|
额定电压 (V) |
频率 (Hz) |
额定电流 (A) |
输入功率 (W) |
转速 (RPM) |
风量 (CFM) |
风量 (m3/min) |
静压 (inch-H2O) |
噪音 dB(A) |
电容器 (uF) |
| 230V | 50/60 | 0.38/0.40 | 82/91 | 2450/2750 | 488/548 | 13.8/15.4 | 1.57/2.05 | 66/67 | 2μF/400VAC |

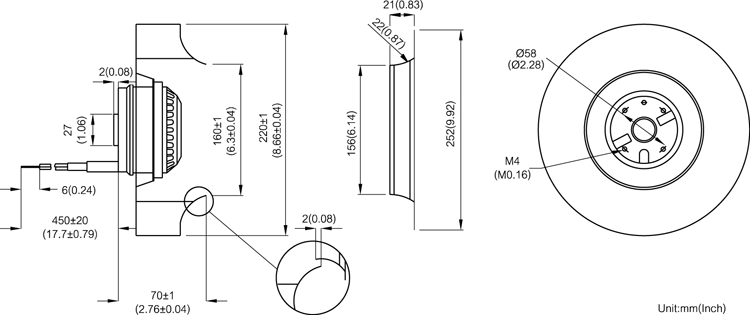

风扇尺寸

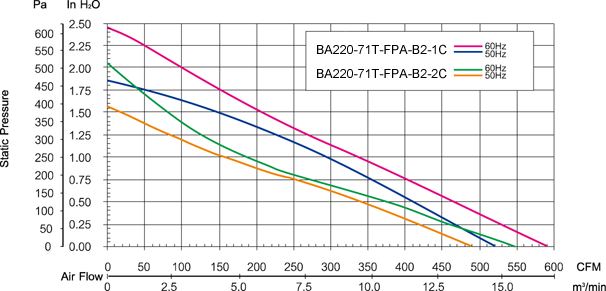

特性曲线
相关产品
制造过程
步骤1.马达绕线
将马达定子绕上线圈
步骤2.马达测试
测试线圈的奥姆值
步骤3.马达接线
将导线连接到风扇马达
步骤4. 耐压与层间短路测试
测试线圈和外框之间的绝缘
步骤5.马达底座卯合
将风扇马达卯合在底座上
步骤6.动态平衡
降低扇叶的震动量
步骤7.叶轮组装
将马达组装上扇叶
步骤8.包装前检查
测试风扇的噪音、电流、瓦数
步骤9.包装前的耐压测试
测试风扇马达和外框之间的绝缘
步骤10.装箱
